| Technische Spezifikationen |
| Produktmodell |

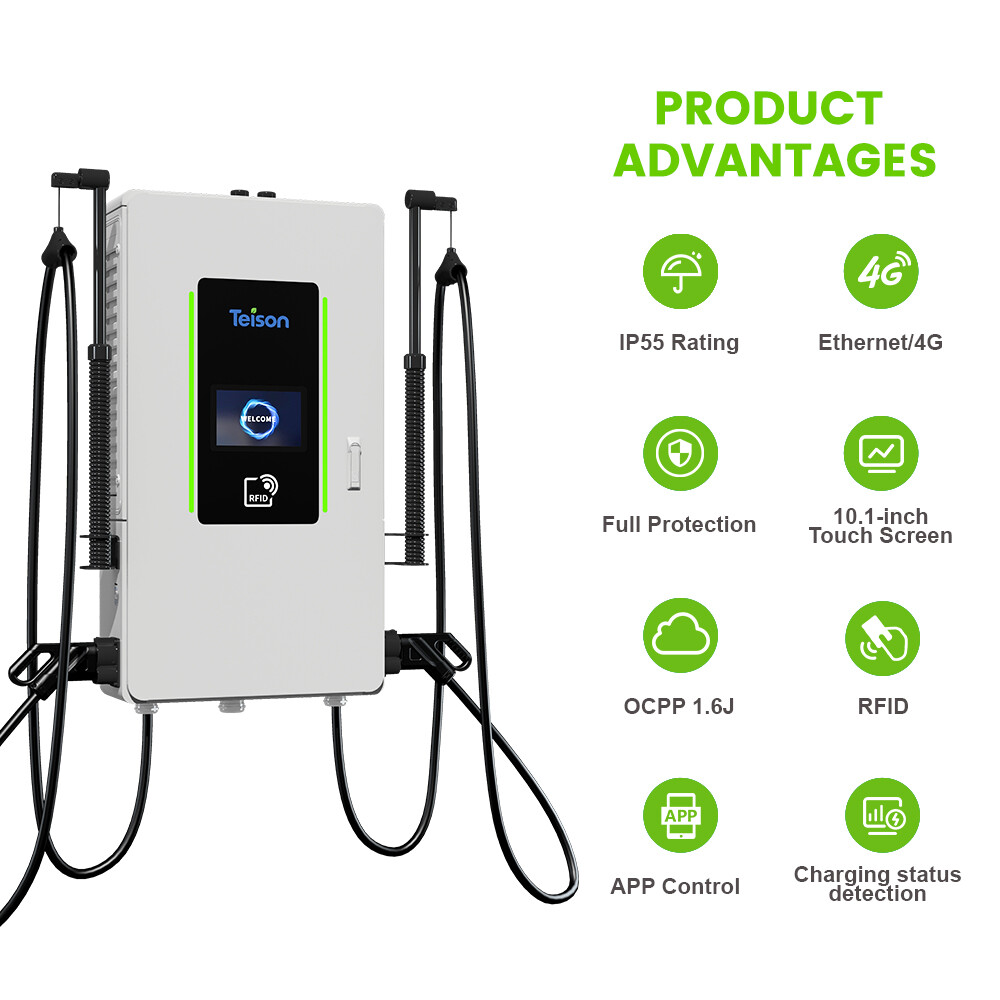

DC Mini |
| Elektrische Eigenschaften |
AC
Eingang |
Eingangsspannungsbereich |
3-phasig 400 VAC±10%, 50/60 Hz,3P+N+PE |
| Nenneingangsstrom |
3Φ30A |
3Φ46A |
3Φ61A |
| Max. Eingangsleistung |
21kW |
32kW |
42kW |
| Erdungssystem |
TN-C TN-S TN-C-S TT |
| Leistungsfaktor |
≥0.99 |
| Spitzenwirkungsgrad |
≥95% |
| Standby-Stromverbrauch |
≤50W |
| Oberschwingungsverzerrung (THDi) |
≤5% |
DC
Ausgang |
Ausgangsspannungsbereich |
150~1000 VDC |
| Max. Ausgangsstrom (System) |
66A |
100A |
133A |
Max. Ausgangsstrom
(Anschluss) |
80A
(Optional) |
80A
(Optional) |
150A
(Optional) |
| Max. Ausgangsleistung |
20kW |
30kW |
40kW |
| Anzahl der Ausgänge |
1 (Beliebiger einer von CCS2, CCS1, GBT, CHAdeMO, NACS) |
1 (Beliebiger einer von CCS2, CCS1, GBT,
CHAdeMO, NACS)
2 (Beliebige zwei Kombinationen von
CCS2, CCS1, GBT,CHAdeMO, NACS) |
| Anschlusstyp |
CCS2, CCS1, GBT, CHAdeMO, NACS |
| Spannungsgenauigkeit |
≤±0.5% |
| Stromgenauigkeit |
≤±1% |
| Benutzeroberfläche |
| Display |
10.1" Touchscreen |
| Zähler |
CE-Zähler |
| Drucktasten |
Notruftaste |
| Benutzerauthentifizierung |
RFID, QR-Code, Anwendung |
| Unterstützte Sprache |
Englisch (Andere Sprachen auf Anfrage verfügbar) |
| Kommunikation |
| Netzwerkverbindung |
Ethernet, Wi-Fi |
| Kommunikationsprotokoll |
OCPP 1.6J, Unterstützung für Upgrade auf OCPP 2.0.1 |
| Umgebung |
| Betriebstemperaturbereich |
-30℃-50℃(Über 50℃Leistungsreduzierung) |
| Lagertemperaturbereich |
-40℃-70℃ |
| Luftfeuchtigkeit |
<95% relative Luftfeuchtigkeit, nicht kondensierend |
| Höhe über dem Meeresspiegel |
≤2000m |
| Geräuschpegel |
<70dB @ 3m 25℃Volle Leistung |
| Mechanisch |
| Abmessungen (W*D*H) |
500mm*280mm*760mm (Ohne Kabelmanagement) |
Ein Ausgang：500mm*280mm*760mm
(Ohne Kabelmanagement)
Zwei Ausgänge：580mm*290mm*790mm
(Ohne Kabelmanagement) |
| Gewicht |
≤90kg |
Ein Ausgang：≤90kg
Zwei Ausgänge：≤125kg |
| IP- & IK-Schutzart |
IP55 & IK10 (HMI IK8) |
| Ladekabellänge |
5m |
| Kühlung |
Luftkühlung |
| Installationsmethode |
Wandmontage oder Säule |
| Schutz |
| Schutz |
Überspannungsschutz, Unterspannungsschutz, Überlastschutz, Ableitstromschutz
, Übertemperaturschutz, Überspannungsschutz, Kurzschlussschutz, Fehler-
Selbstprüfung, Isolationsüberwachung. |
| Zertifizierungen und Normen |
| Zertifikat |
CE CB |
| Ladestandards |
IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3 |
| Standards für Kommunikationsprotokolle |
ISO15118-1; ISO15118-2; ISO 15118-3; DIN 70121 |
| Optionale Konfiguration |
| Installationsmethode |
Säule |
| Zähler |
MID-Zähler |
| Benutzerauthentifizierung |
POS-Gerät |
| Netzwerkverbindung |
4G |
| Ladekabellänge |
6m 7m Andere Längen auf Anfrage |
| Kabelmanagementsystem |
Optional |
| Individuelles Branding |
Branding-Optionen, wie z. B. benutzerdefinierte Farben und Aufkleber
Kontaktieren Sie Teison für Verfügbarkeit, Preise und Mindestbestellmenge |
