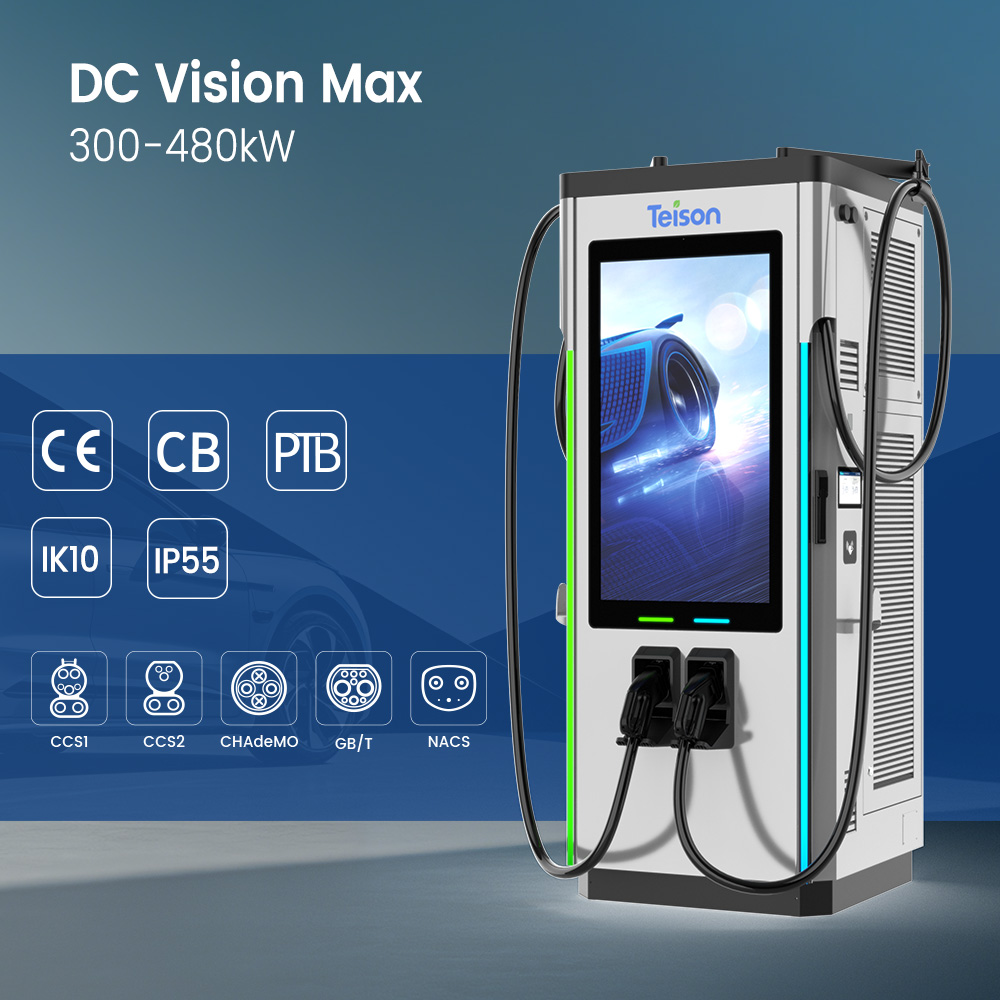

Hauptbild1

›

‹

  • Hauptbild1

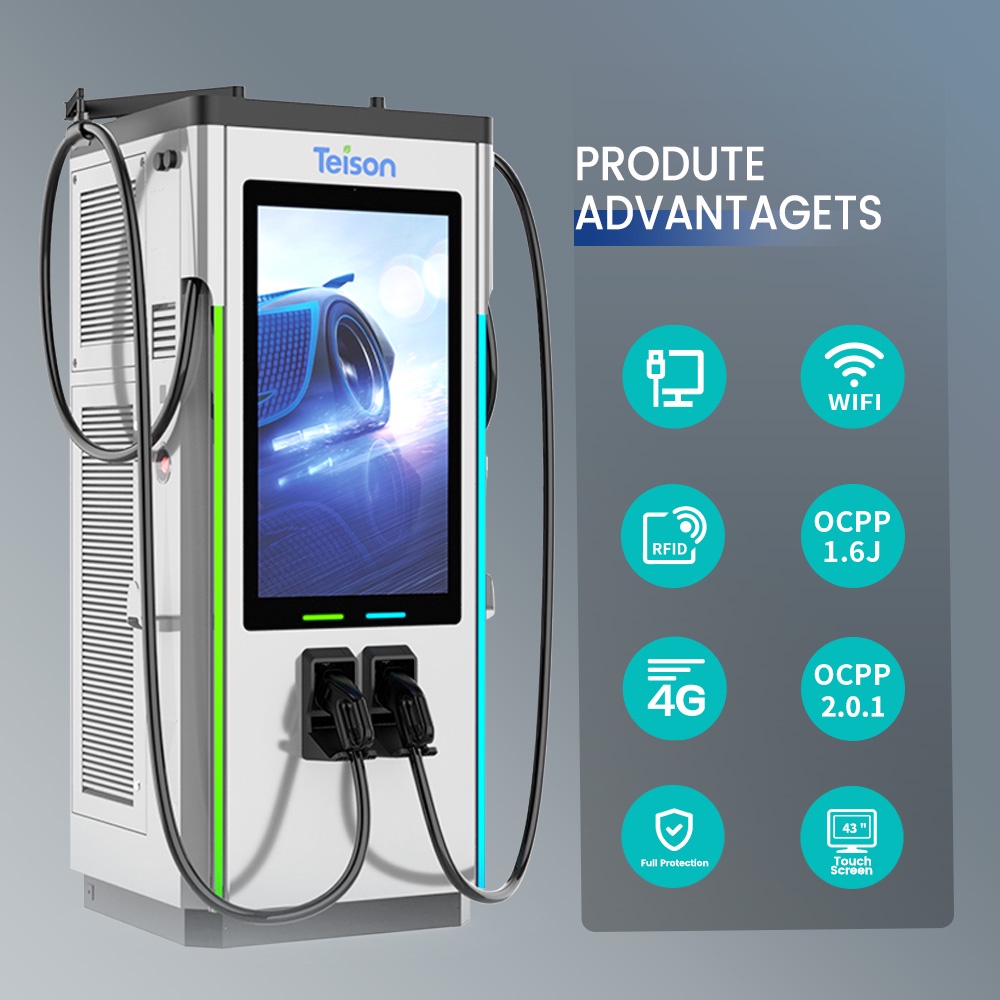

  • DC vision max

›

480kW DC-Ultraschnellladestation

ALLES-IN-EINEM, Dualer 43-Zoll-Werbebildschirm

Entwickelt für Umgebungen mit hoher Nachfrage wie HCV-Flotten und Autobahnen bietet die integrierte 300-480kW-Ladelösung von Teison ultraschnelles Laden für zwei Elektrofahrzeuge gleichzeitig und gewährleistet optimale Effizienz im heutigen schnell wachsenden EV-Markt. Ideal für stark frequentierte Standorte kombiniert diese Lösung Geschwindigkeit, Nachhaltigkeit und intelligente Monetarisierung—und treibt so die Zukunft des EV-Ladens voran.

Angebot anfordern

EIGENSCHAFTEN/VORTEILE

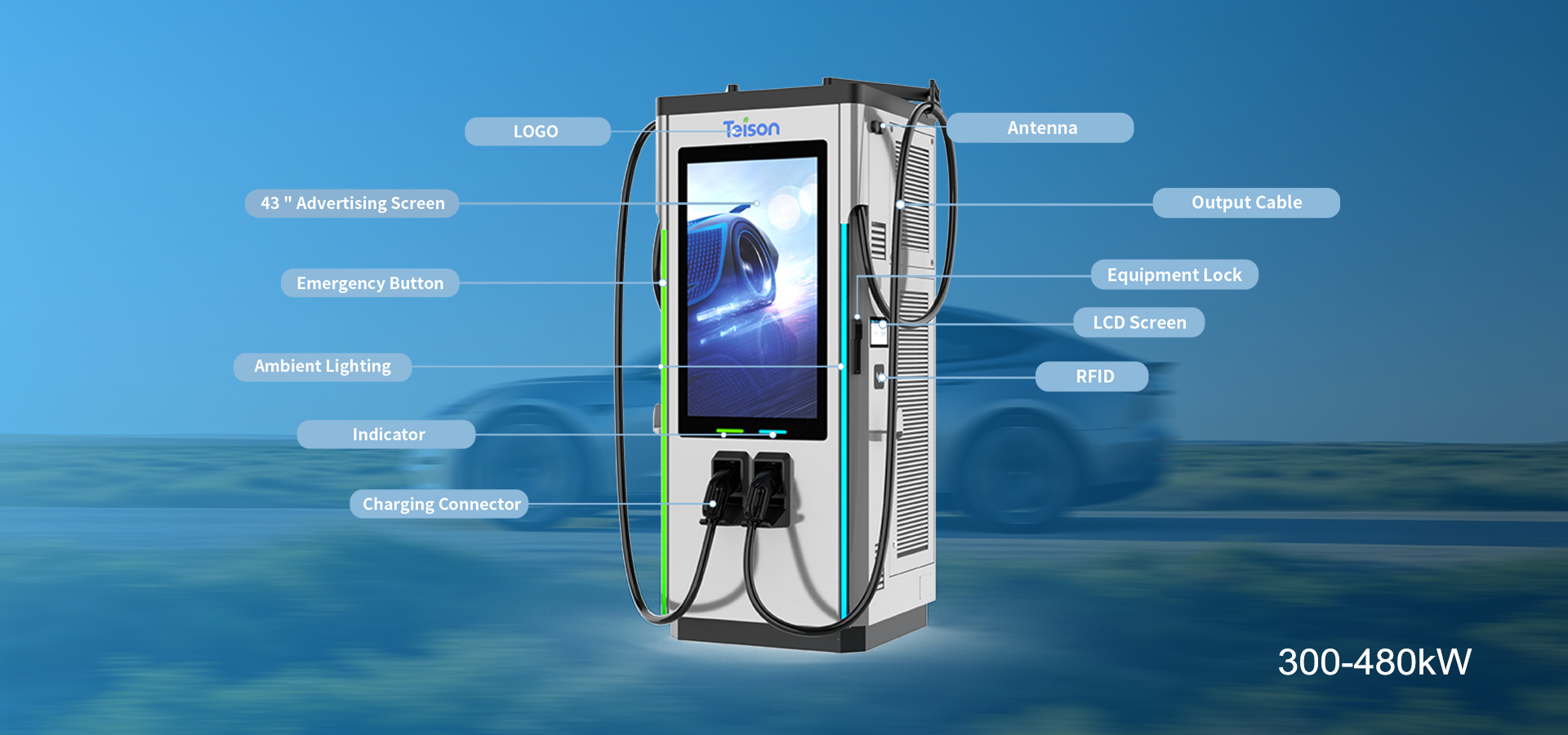

  • Detailbild

Merkmale



• Mehrere Standard-Ladeanschlüsse

 CCS2, CCS1, GB/T, CHAdeMO und NACS können kombiniert und individuell angepasst werden.

• Vielfältiger Leistungsbereich

  Mehrere Leistungsoptionen sind verfügbar, von 300 kW bis 480 kW, mit Anpassungsmöglichkeiten.

• Hohe Stromabgabe

  Flüssigkühlung erreicht eine maximale Ausgangsleistung von 600A, während Luftkühlung eine maximale Ausgangsleistung von 400A erreicht.

• Breiter Spannungsbereich

  Ausgangsspannung 150~1000 VDC erfüllt die Anforderungen der überwiegenden Mehrheit der Elektrofahrzeuge auf dem Markt.

• Protokollunterstützung
  OCPP 1.6 Json und OCPP 2.0.1
• Hoher Schutz
  Erfüllt die Schutzart IP55.
• Startmodi
  RFID/App/QR Code

• Lastverteilung

  Effektivere Anbindung an das Lastsystem.

Parameter

Technische Spezifikationen
Produktmodell DC Vision Max
Elektrische Eigenschaften
AC
Eingang		 Eingangsspannungsbereich 3-phase 400 VAC±10%, 50/60 Hz，3P+N+PE
Nenneingangsstrom 3Φ480A 3Φ576A 3Φ640A 3Φ768A
Erdungssystem TN-C TN-S TN-C-S TT
Leistungsfaktor ≥0.99
DC
Ausgang		 Ausgangsspannungsbereich 150~1000 VDC
Max. Ausgangsstrom (System) 600A @liquid cooling
400A @air cooling
Max. Ausgangsstrom
(Anschluss)		 300A, 350A, 400A optional @Air cooling
500A, 600A optional @Liquid cooling
Max. Ausgangsleistung 300kW 360kW 400kW 480kW
Anzahl der Ausgänge 2（Beliebige zwei Kombinationen aus CCS2, CCS1, GBT, CHAdeMO, NACS）
Anschlusstyp CCS2, CCS1, GBT, CHAdeMO, NACS
Spannungsgenauigkeit ≤±0.5%
Stromgenauigkeit ≤±1%
Benutzeroberfläche
Display 10.1" Touchscreen, 43" Werbebildschirm
Zähler CE-Zähler
Drucktasten Notfalltaste
Benutzerauthentifizierung RFID, QR code, Application
Unterstützte Sprache Englisch (Andere Sprachen auf Anfrage verfügbar)
Kommunikation
Netzwerkverbindung Ethernet, Wi-Fi
Kommunikationsprotokoll OCPP 1. 6J, OCPP 2.0.1
Umgebung
Betriebstemperaturbereich -30℃-55℃(Über 55℃Leistungsreduzierung)
Lagertemperaturbereich -40℃-70℃
Luftfeuchtigkeit <95% relative Luftfeuchtigkeit, nicht kondensierend
Höhe ≤2000m
Mechanisch
Abmessungen (W*D*H) 850mm*800mm*2050mm (Ohne Kabelmanagement)
850mm*800mm*2120mm (mit Kabelmanagement)
Gewicht ≤700kg
IP & IK-Schutzart IP55 & IK10 (HMI IK8)
Ladekabellänge 5m
Kühlung Luftkühlung / Flüssigkühlung
Installationsmethode Bodenmontiert
Schutz
Schutz Überspannungsschutz, Unterspannungsschutz, Überlastschutz, Ableitstromschutz
      Schutz, Übertemperaturschutz, Erdungsschutz, Überspannungsschutz, Kurzschluss
                            Schutz, Fehler-Selbstprüfung, Isolationsüberwachung，Tauchschutz, Rauchalarm.

Zertifizierungen und Normen
Zertifikat CE CB PTB
Ladestandards IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3
Standards für Kommunikationsprotokolle ISO15118-1; ISO15118-2; ISO 15118-3;
DIN 70121
Optionale Konfiguration
Zähler MID-Zähler oder PTB-Zähler
Benutzerauthentifizierung POS-Maschine
Netzwerkverbindung 4G
Ladekabellänge 6m 7m Andere Längen auf Anfrage
Kabelmanagementsystem Optional
Ausgangsschnittstellen Anpassbare drei Ausgangsschnittstellen
(Beliebige drei Kombinationen aus CCS2, CCS1, GBT, CHAdeMO, NACS, Type 2)
Individuelles Branding Branding-Optionen, wie individuelle Farben und Aufkleber
Kontaktieren Sie Teison für Verfügbarkeit, Preise und Mindestbestellmenge
