DC-Schnellladestation

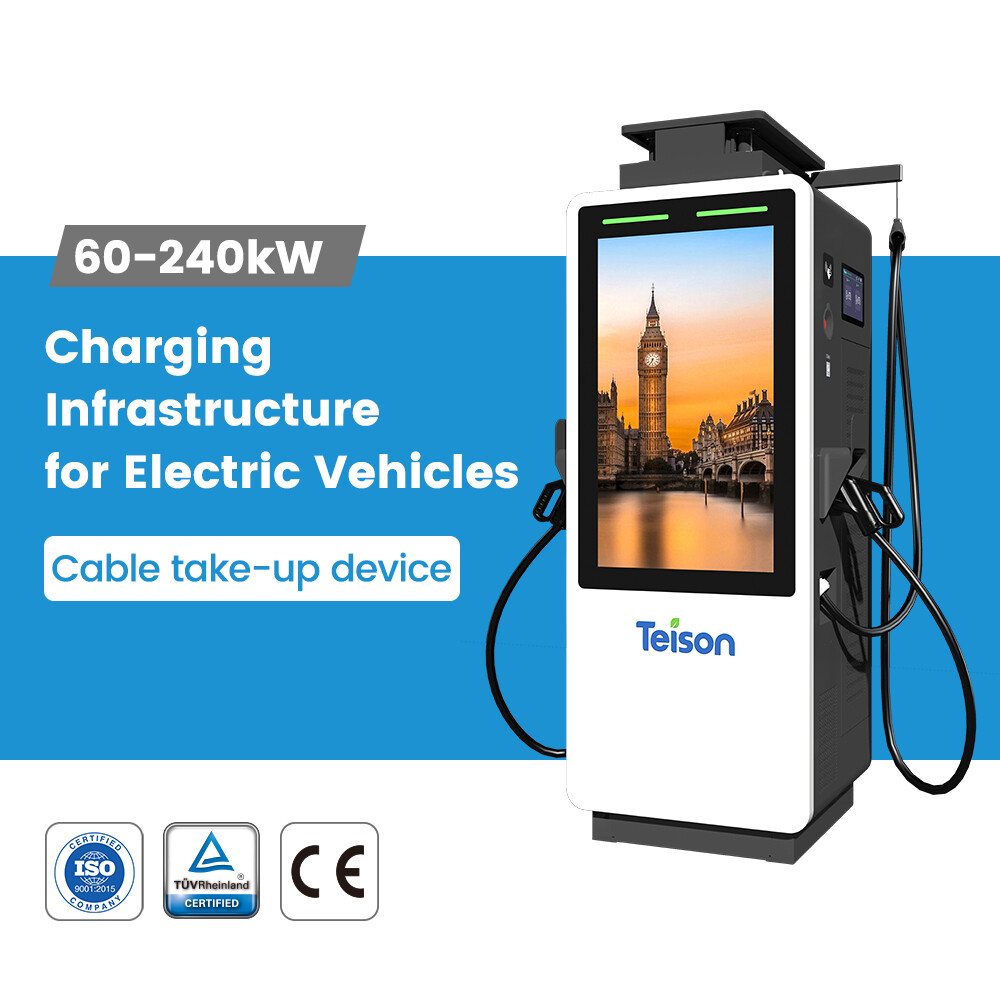

Die EDC-Serie von Teison umfasst Gleichstrom-Schnellladegeräte, oft auch als Level-3-Ladegeräte bezeichnet. DC-Schnellladegeräte sind derzeit die schnellste Ladeoption für Elektrofahrzeuge. Sie nutzen Wechselstrom in Industriequalität, der im Ladegerät in Gleichstrom umgewandelt und direkt an die Fahrzeugbatterie abgegeben wird. Da der Strom bereits in Gleichstrom umgewandelt ist, kann mehr Leistung schneller bereitgestellt werden. DC-Schnellladestationen sind die ideale Wahl für Standorte, an denen Elektrofahrzeuge in kürzester Zeit die maximale Reichweite erzielen müssen.

Angebot anfordern

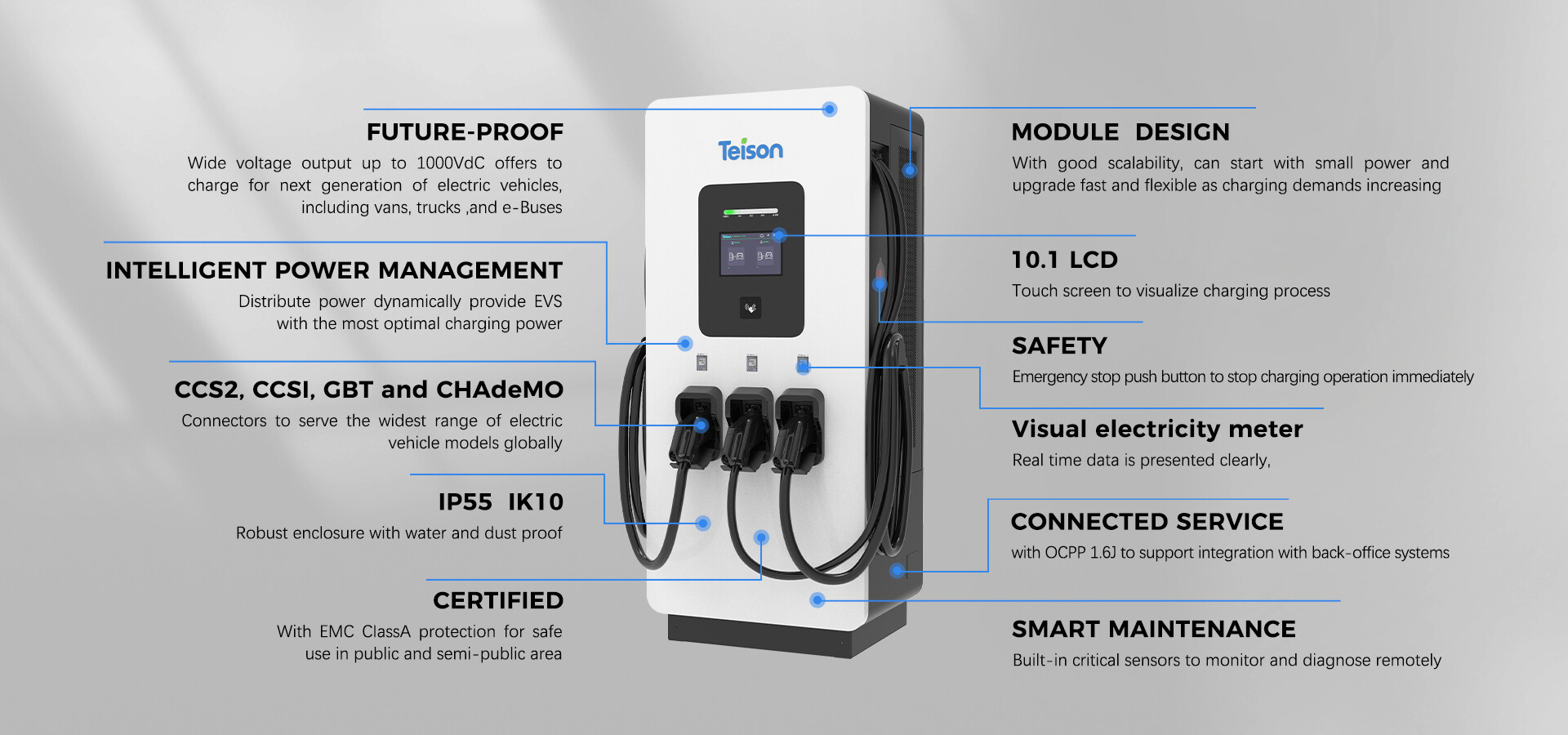

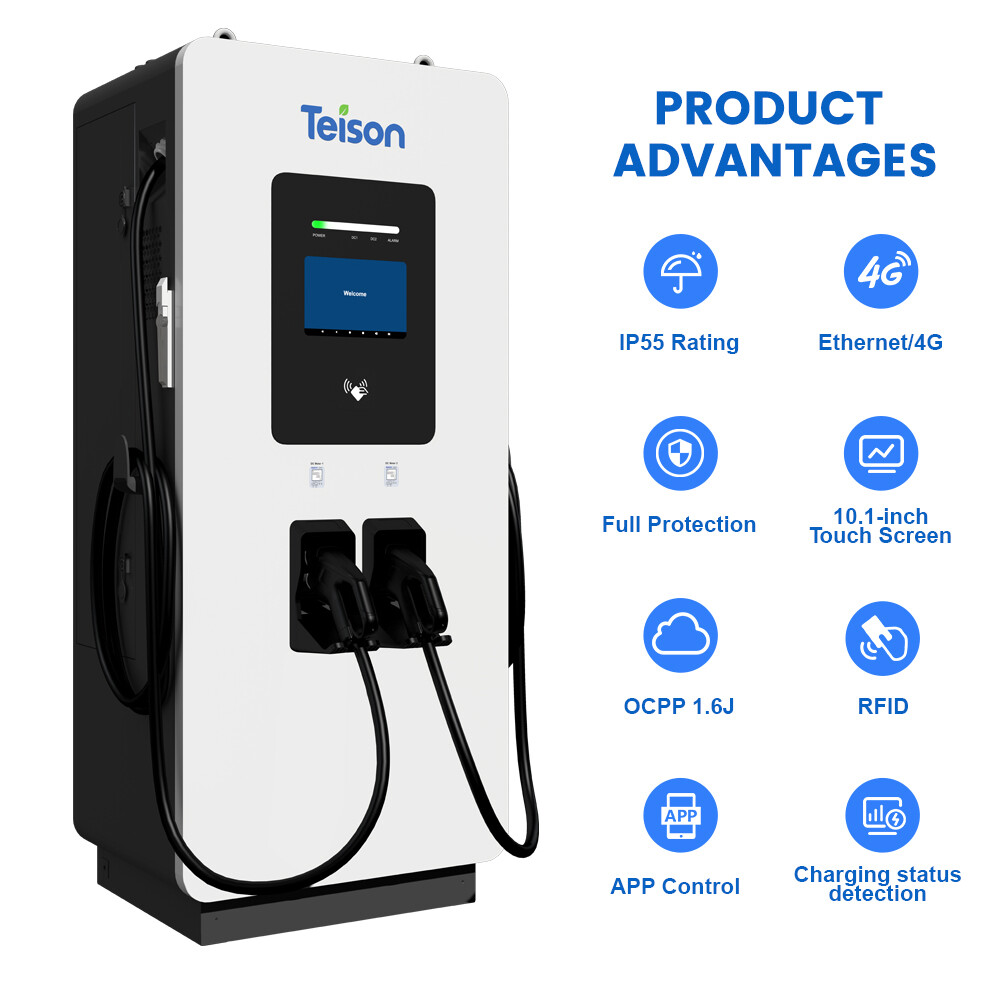

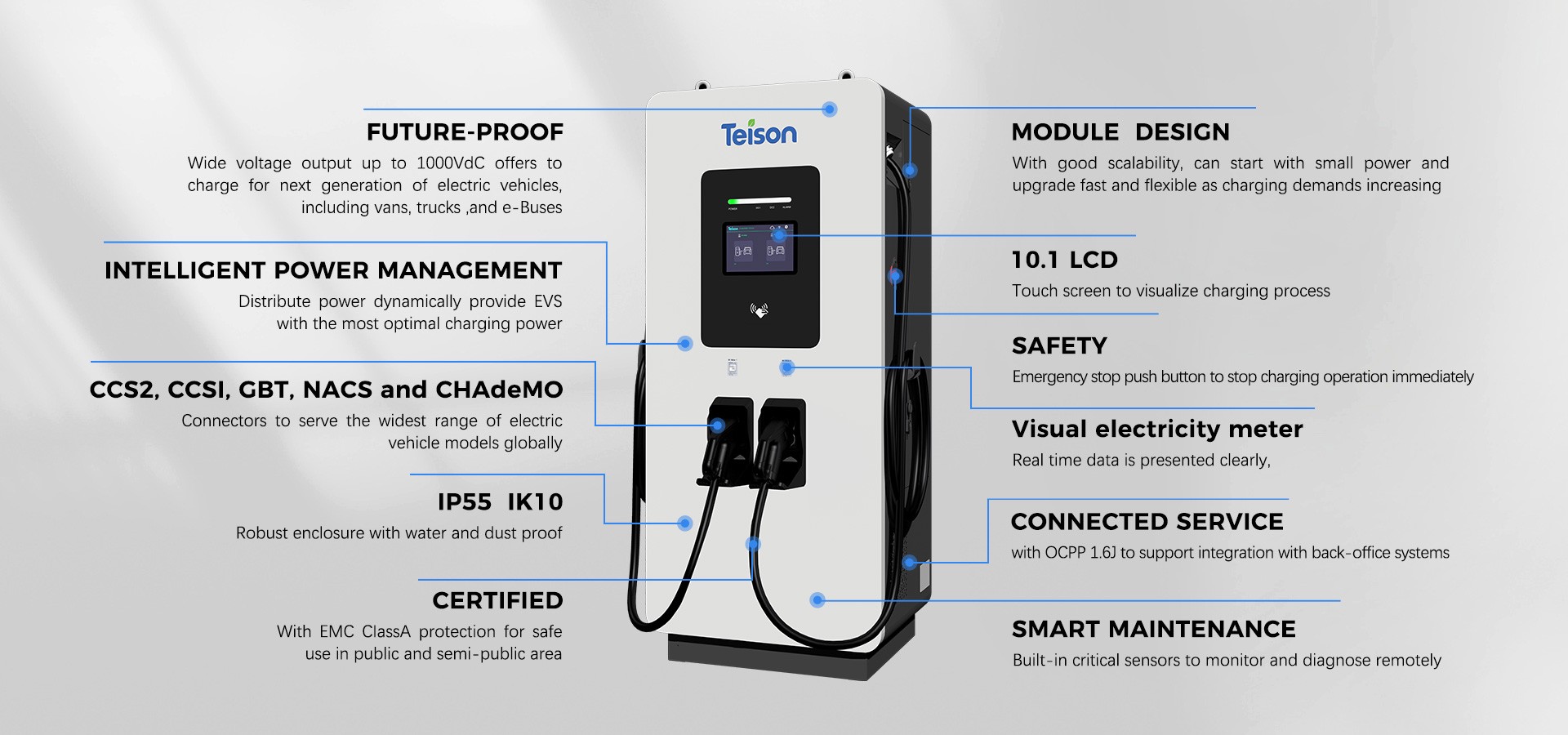

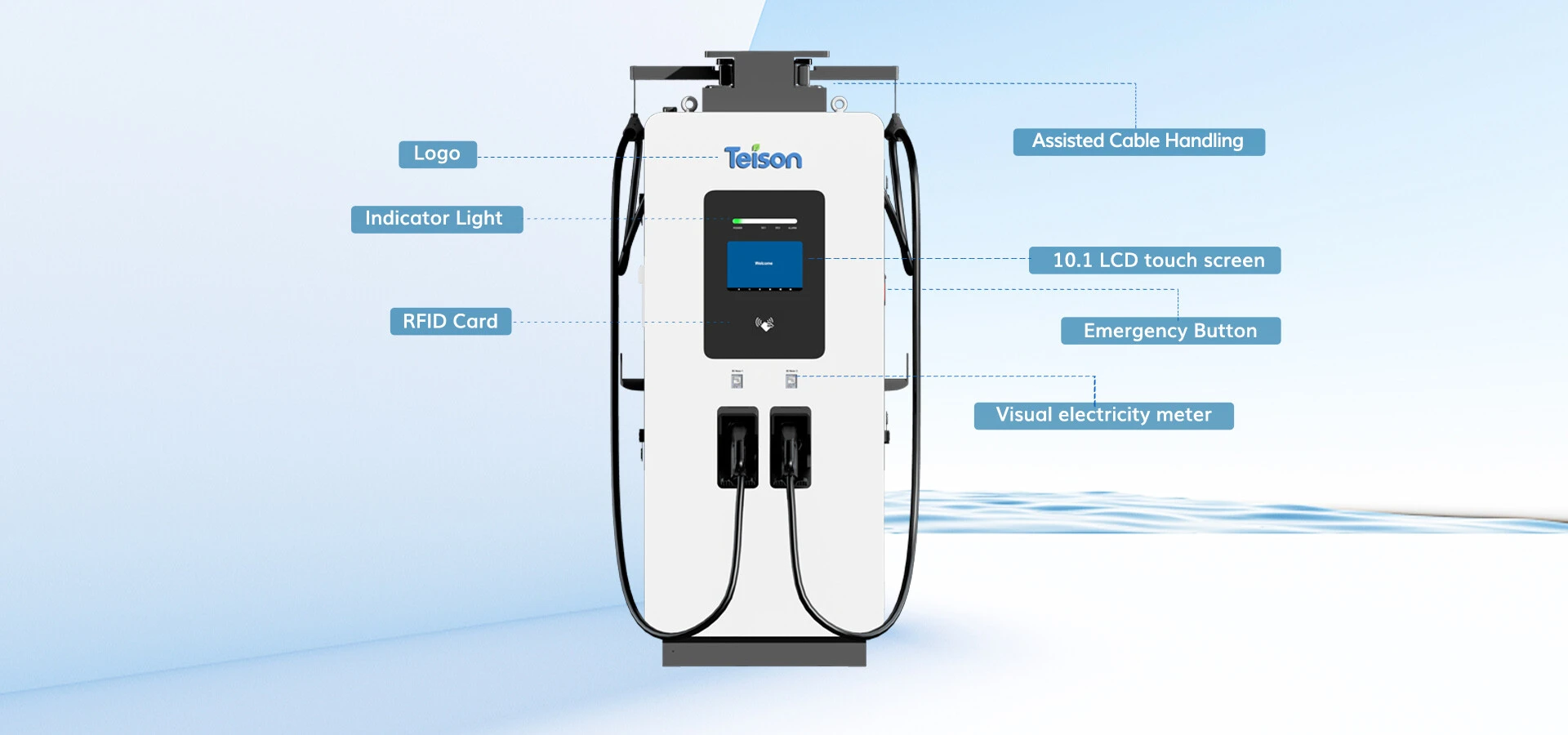

MERKMALE/VORTEILE

Entwickelt für die besten kommerziellen DC-Systeme

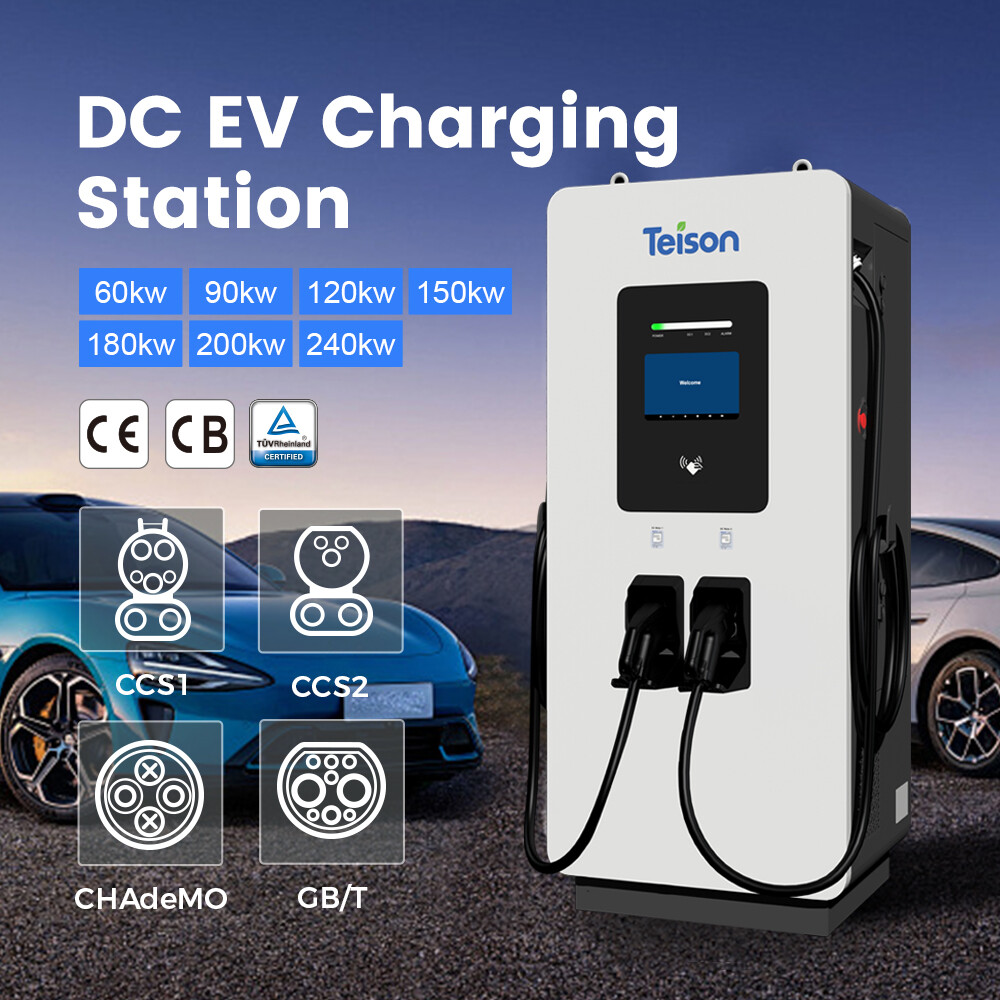

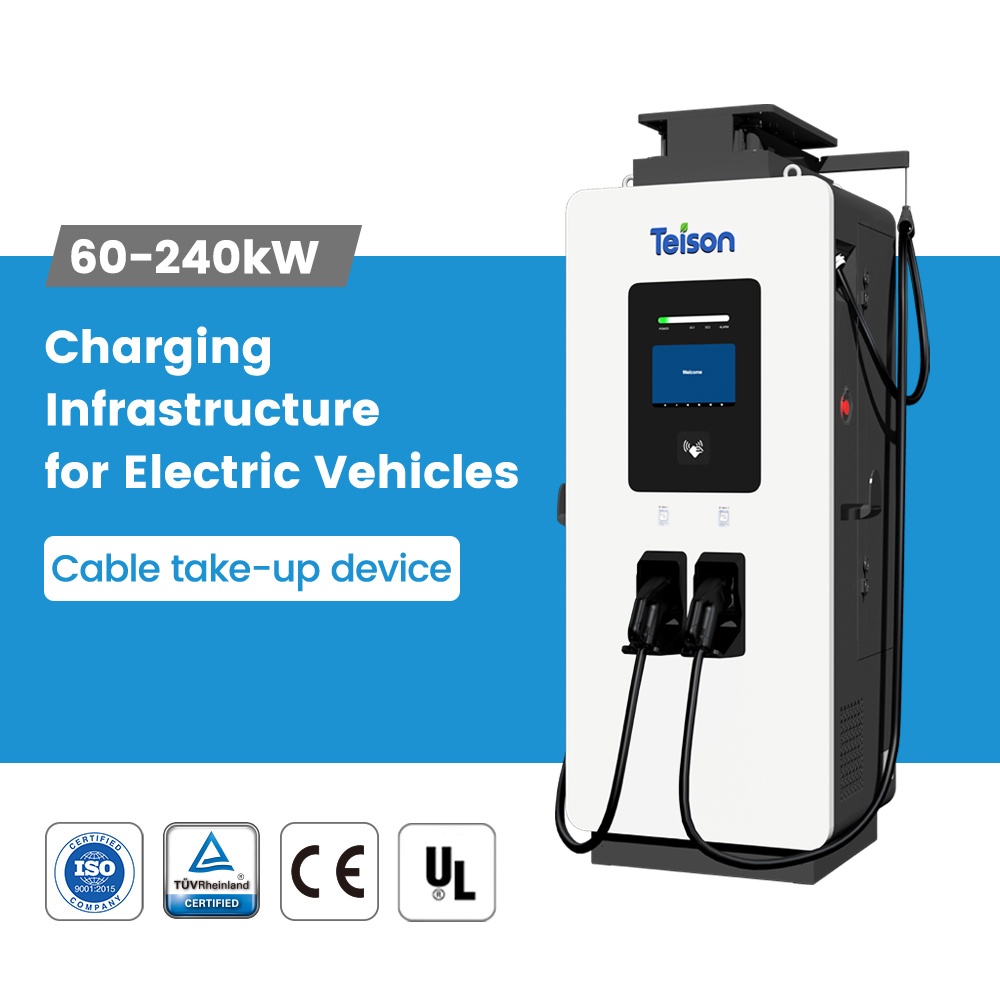

• DC-Schnellladegeräte (Level 3) mit einer Ausgangsleistung von 60 kW bis 240 kW
· Gleichzeitiges Laden mit der Möglichkeit, zwei/drei Geräte gleichzeitig zu laden

Fahrzeuge gleichzeitig
· Zukunftssicheres Design mit einer maximalen Ausgangsspannung von 1000 V
· Flüssigkeitsgekühlte, ultraschnelle 240-kW-Ladestationen für Elektrofahrzeuge verfügbar

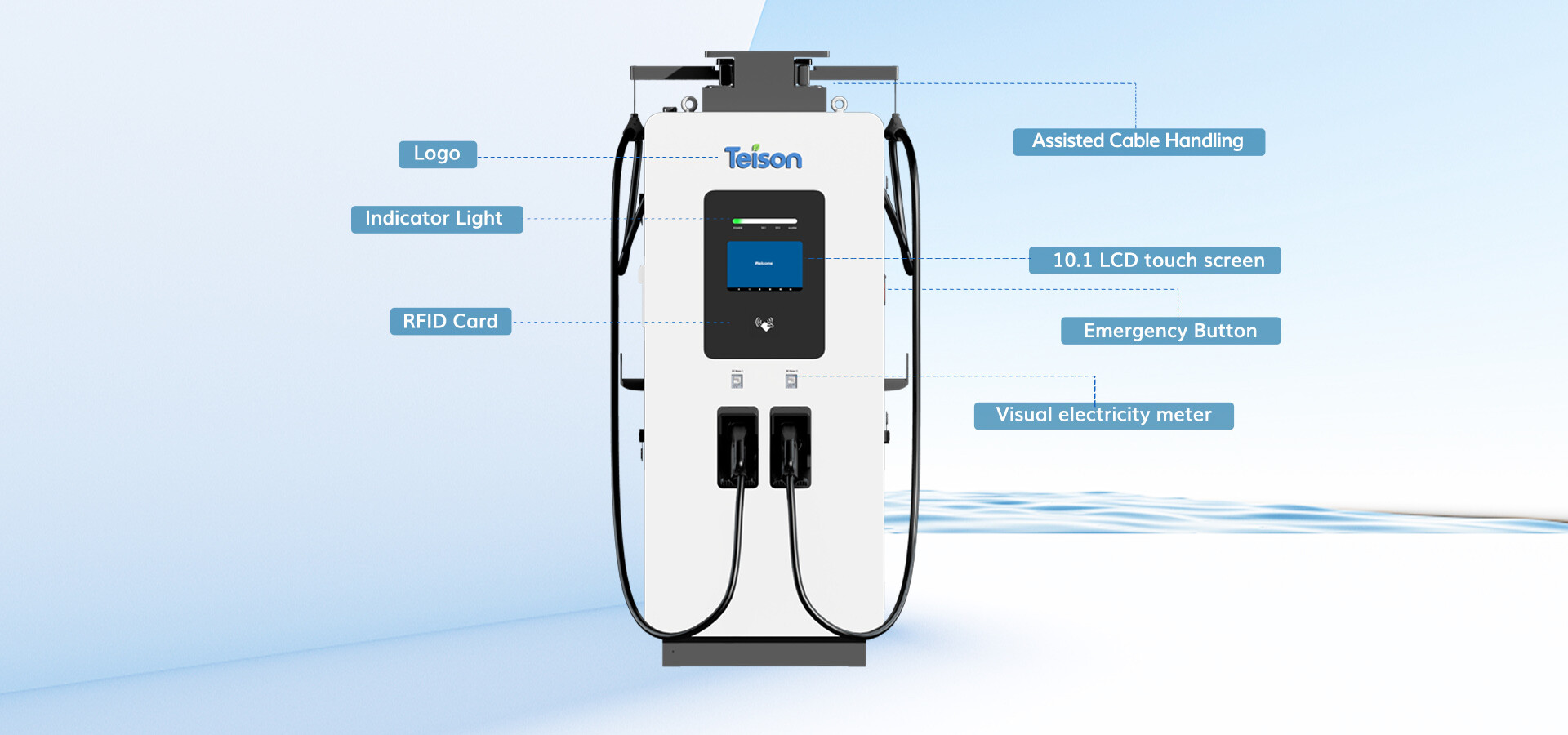

· Fahrerfreundlich mit einem 10,1-Zoll-LCD-Touchscreen-Display und einfacher Bedienung

Benutzeroberfläche
· Startmodi umfassen Plug-and-Play, RFID, OCPP, QR-Code und optional

POS
· Ethernet-, 3G-, 4G- und WLAN-Verbindungen verfügbar
· CHAdeMO-, GB/t- und CCS-Anschlüsse (Typ 1 oder 2) und Ladekabel
· Konzipiert für einfache Installation und Wartung
· Verfügbar mit verschiedenen Leistungs- und Spannungskonfigurationen für den globalen Markt

Märkte

Höchste Sicherheit

• Kompatibel mit Open Charge Point Protocol (OCPP) 1.6J und ISO 15118
· IP55-zertifiziertes Gehäuse, ideal für eine Vielzahl von Einsatzorten und Bedingungen
· Alle Komponenten sind CE-zertifiziert.
· SECC-Controller besteht TÜV-Test

Parameter

Spezifikation

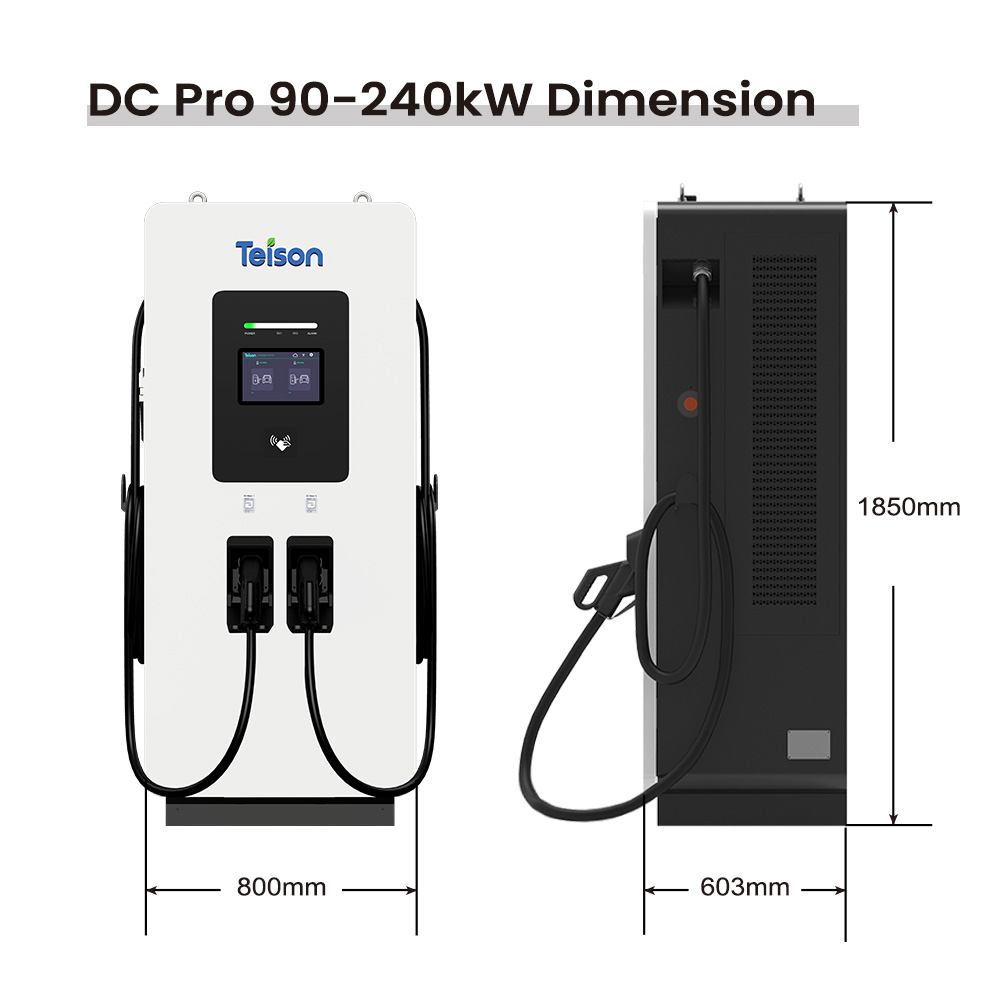

Modell		Teison DC Pro

Elektrische Eigenschaften
AC-Eingang	Eingangsleistung	AC400V(±15%) 3ph
	AC-Eingangsanschluss	3P+N+PE
	Nenn-Eingangsstrom	3φ100A	3φ150A	3φ200A	3φ250A	3φ300A	3φ400A
	Frequenz	50/60Hz
	Leistungsfaktor	≥0.99
	Wirkungsgrad	≥95%
DC-Ausgang	Ausgangsspannungsbereich	200V-1000V
	Max. Ausgangsstrom	200A（System）	300A(System)	400A（System）	500A(System)	600A(System)	800A(System)
	Max. Ausgangsleistung	DC 60kW	DC 90kW	DC 120kW	DC 150kW	DC 180kW	DC 240kW
	Spannungsgenauigkeit	≤±0.5%
	Stromgenauigkeit	≤±1%
Benutzeroberfläche & Steuerung
Anzeige		10.1"Touchscreen
Bildschirmmaterial		LCD
Druckknöpfe		Bedienknöpfe /Not-Aus-Tasten
Benutzerauthentifizierung		RFID,OCPP,QR-Code,Passwort-Anwendung
Unterstützte Sprachen		Englisch (Andere Sprachen auf Anfrage)
Kommunikation
Extern		Ethernet,WIFI,3G/4G
Intern		CAN,RS485,RS232
Umgebungsbedingungen
Betriebstemperatur		-30℃-+50℃
Luftfeuchtigkeit		<95% relative Luftfeuchtigkeit, nicht kondensierend
Höhe		≤2000m(6000 Fuß)
Mechanisch
Schutzart		IP55
Gehäuseschutz		IK10

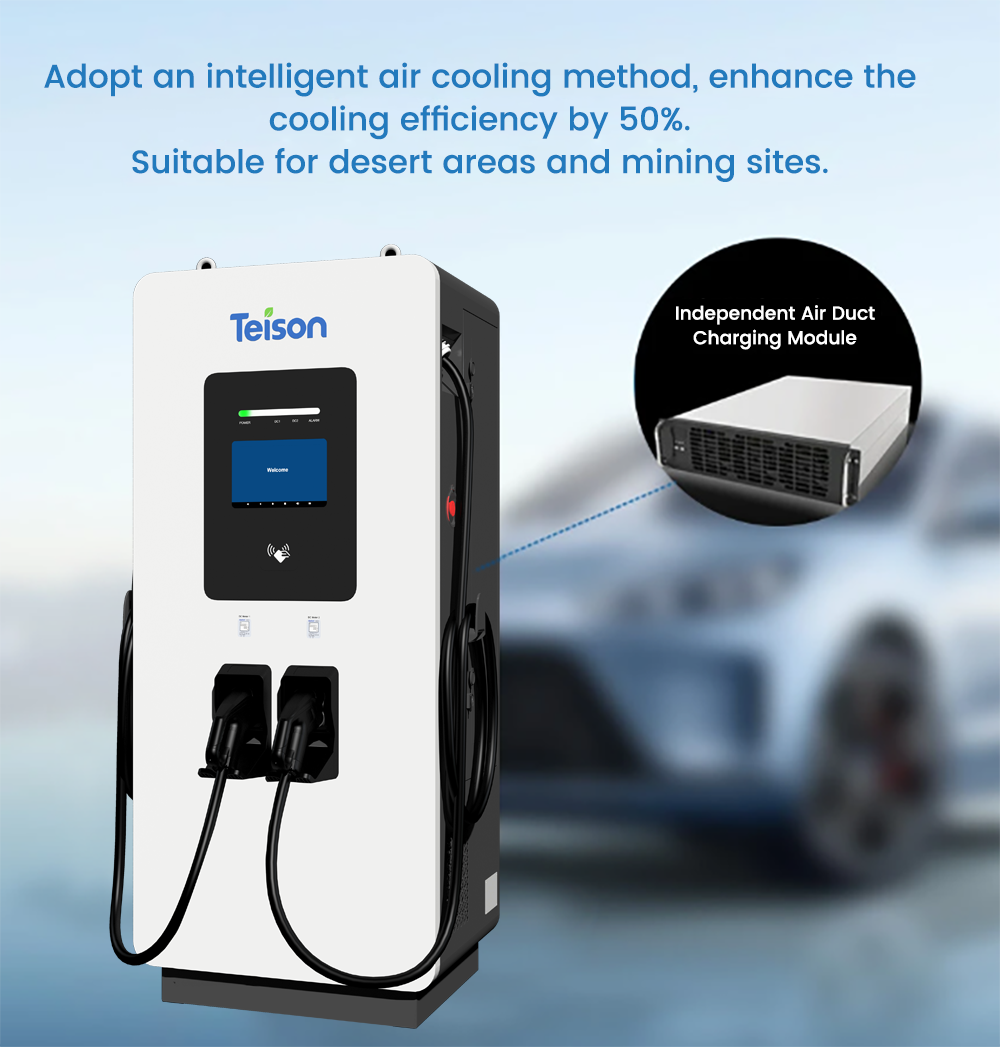

Kühlung		Erzwungene Luftkühlung
Installationsmethode		Bodenmontage
Schutz
Schutz		Überstrom, Unterspannung, Überspannung, Fehlerstrom, Überspannungsschutz, Kurzschluss, Übertemperatur, Erdschluss
Zertifizierung
Zertifikat		CE
Norm		EN IEC 61851-1:2019;EN 61851-23:2014;EN 61851-24:2014;EN IEC 61851-21-2:2021

Sperifizierung

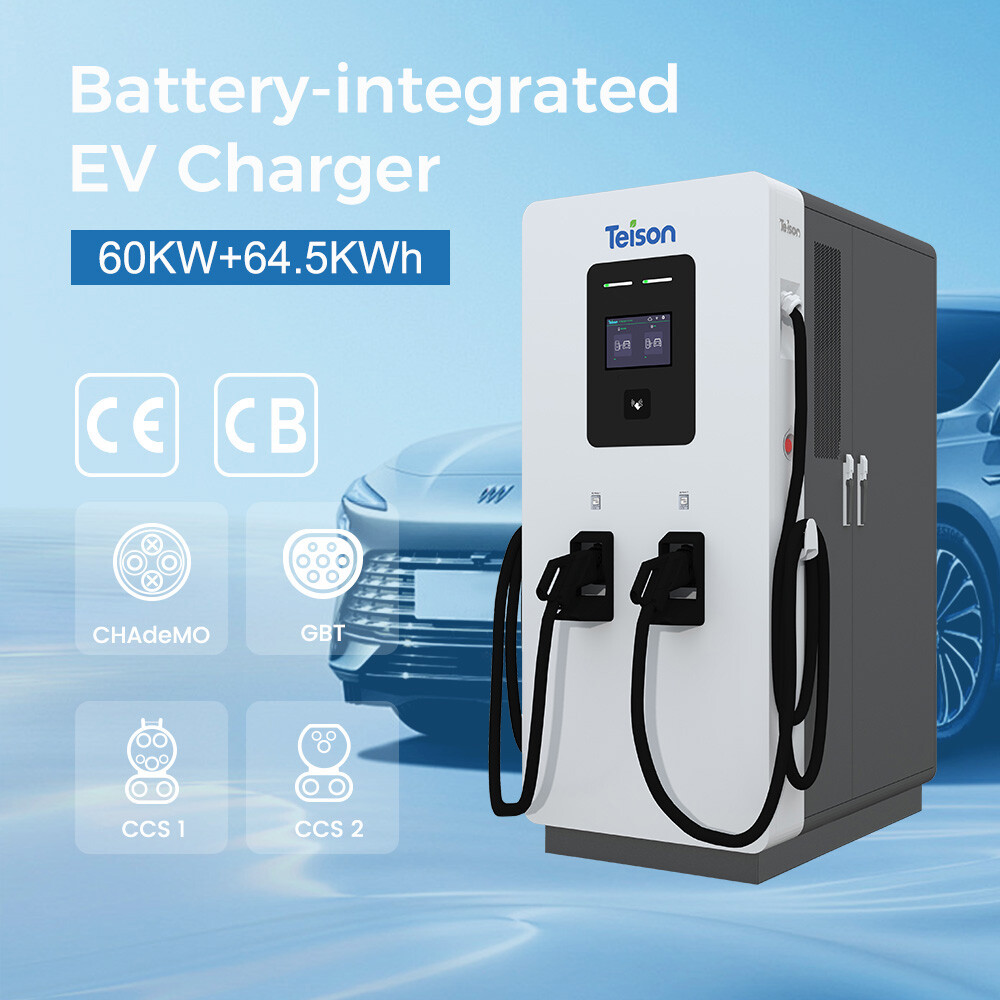

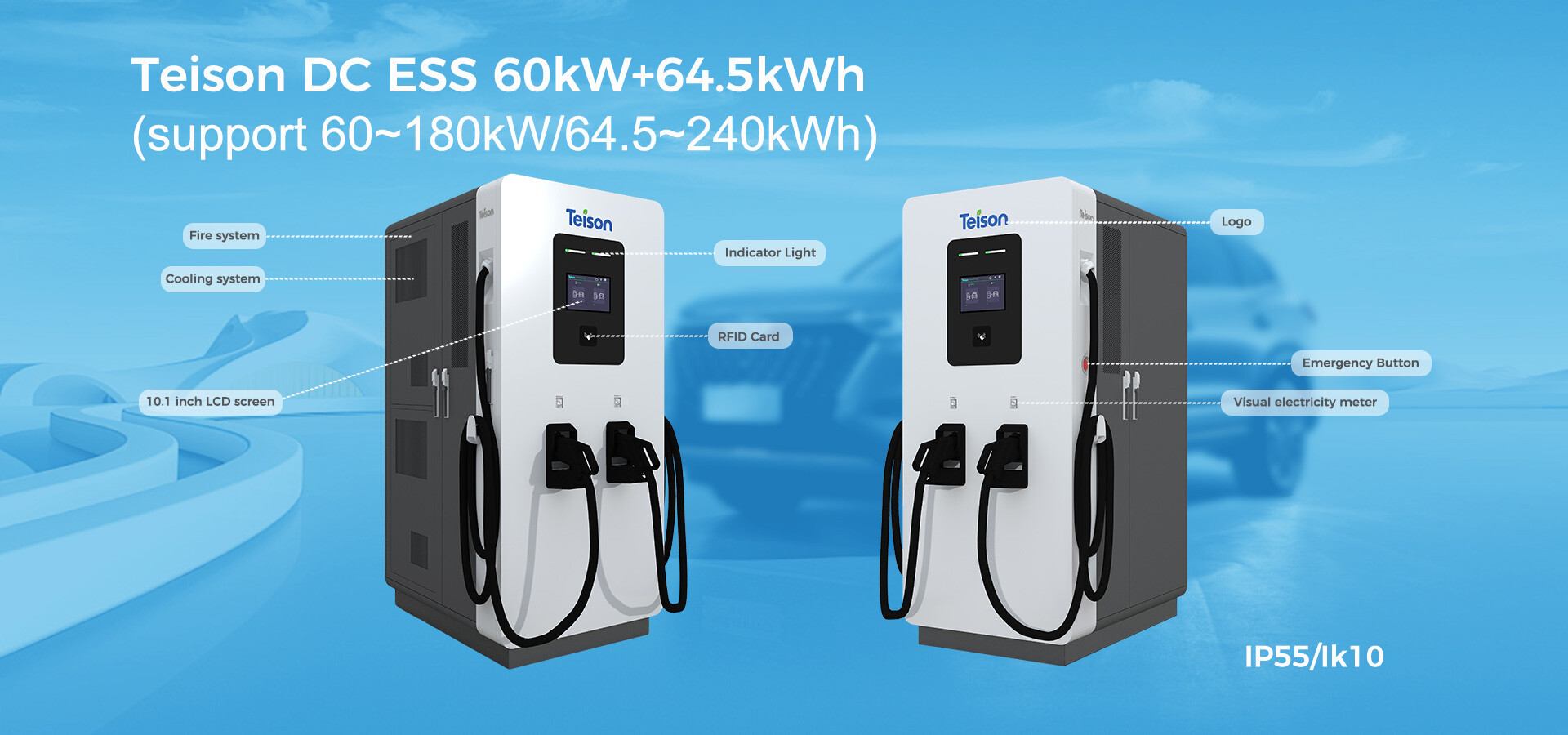

Modell		DC ESS
Elektrische Eigenschaften
AC-Eingang	Eingangsbewertung	260 V ~ 485 V AC
	AC-Eingangsanschluss	3P+N+PE
	Eingangsstrom	3Ф92A
	Frequenz	50/60 Hz
	Leistungsfaktor	≥0,98
	Effizienz	≥95%
Gleichstromausgang	Ausgangsspannungsbereich	300 V bis 1000 V
	Maximaler Ausgangsstrom	100 A
	Maximale Ausgangsleistung	60 kW
	Spannungsgenauigkeit	±0,5 %
	Aktuelle Genauigkeit	±1%
Energiespeicherung System	Batteriekapazität	64,5 kWh
	Nutzbare Energie (SAT)	61,3 kWh (95 % DOD)
	Nennspannung der Batterie	614,4 V
	Batteriematerial	LiFePO4
	Maximale Ladeleistung	30 kW
	Maximale Entladeleistung	60 kW
	Batterieladestrom	≤0,5C(50A)
	Batterieentladestrom	≤1C(100A)
	Batterielebensdauer (25 °C)	≥6000 (80 % DOD)
Produktspezifikation
Dimension		0,9 × 1,2 × 2,05 m (B × T × H)
Material		Industrielegierung
Farbe		Weiße, witterungsbeständige Beschichtung
Benutzeroberfläche und Steuerung
Anzeige		10,1-Zoll-Touchscreen
Siebmaterial		LCD
Meter		Gleichstromzähler (MID PTB optional)
Druckknöpfe		Bedienknöpfe / Not-Tasten / Feuertaste
Benutzerauthentifizierung		RFID, OCPP, QR-Code, Passwortanwendung
Unterstützungssprache		Englisch (Weitere Sprachen auf Anfrage erhältlich)
Kommunikation
Kommunikationsprotokoll		OCPP 1.6J
Extern		Ethernet, WLAN
Intern		CAN, RS485, RS232
Umwelt
Betriebstemperatur		'-25℃-50℃（über 45℃ Leistungsreduzierung）
Luftfeuchtigkeit		<95 % relative Luftfeuchtigkeit, nicht kondensierend
EMV-Emission		Typ B
Höhe		≤2000 m (6000 Fuß)
Mechanisch
Schutzart		IP55
Gehäuseschutz		IK10
Feuerlöschanlage		Kombinationsdetektor + Aerosol-Löschmittel
Kühlsystem		Luftkühlung/Klimaanlage
Installationsmethode		Bodenmontage
Sicherheit
Eingangsschutz		Unterspannung, Überspannung, Überstrom, Übertemperatur Leckage,
Ausgangsschutz		Kurzschluss, Übertemperatur, Reststrom, Überstrom, Leckstrom
Notfallschutz		Überspannungsschutz, Erdschlussschutz, hochpräzise Überwachung der Ausgangsisolation
Verordnung
Zertifikat		CE CB MSDS UN38.3
Standard		IEC61851-1, IEC61851-23, IEC61851-21-2, IEC61851-24, IEC61000-6-2, IEC61000-6-4, IEC 62619, IEC61000-6-1/3,
Optionale Konfiguration
Netzwerk-Gateway		4G
Zahlungsmethode		POS-Maschine

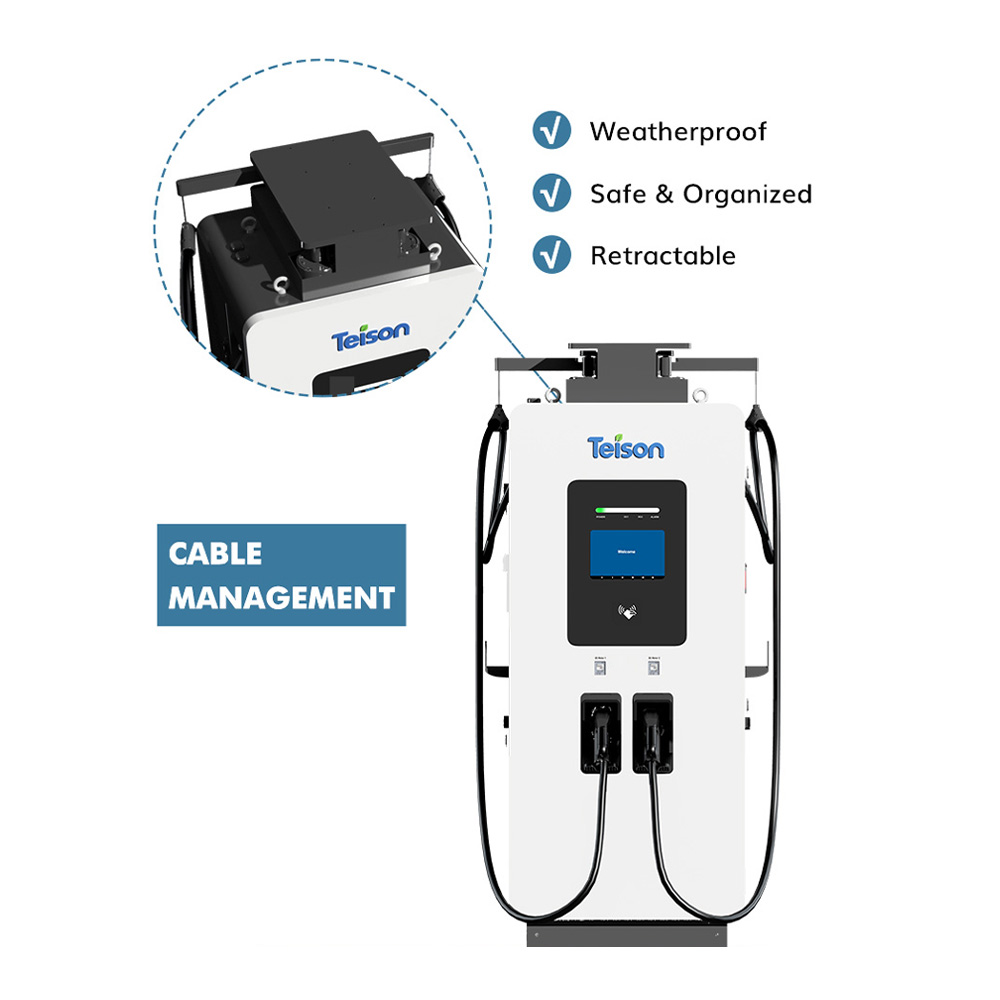

Kabelmanagement		Optional

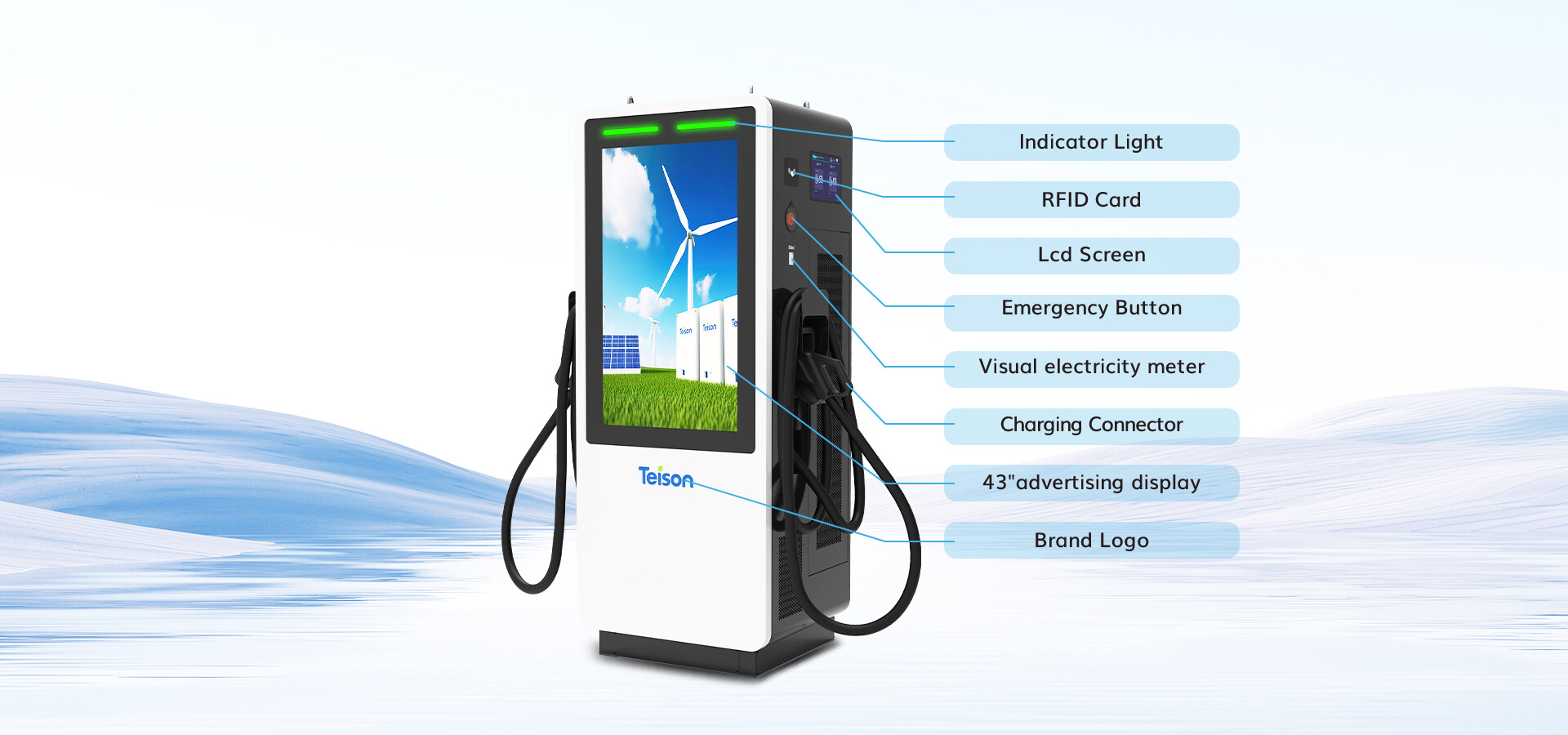

Werbebildschirm		Optional
Ladeanschluss		Optional (Standardwert CCS1 CCS2)
Solarhafen		Reserviert
