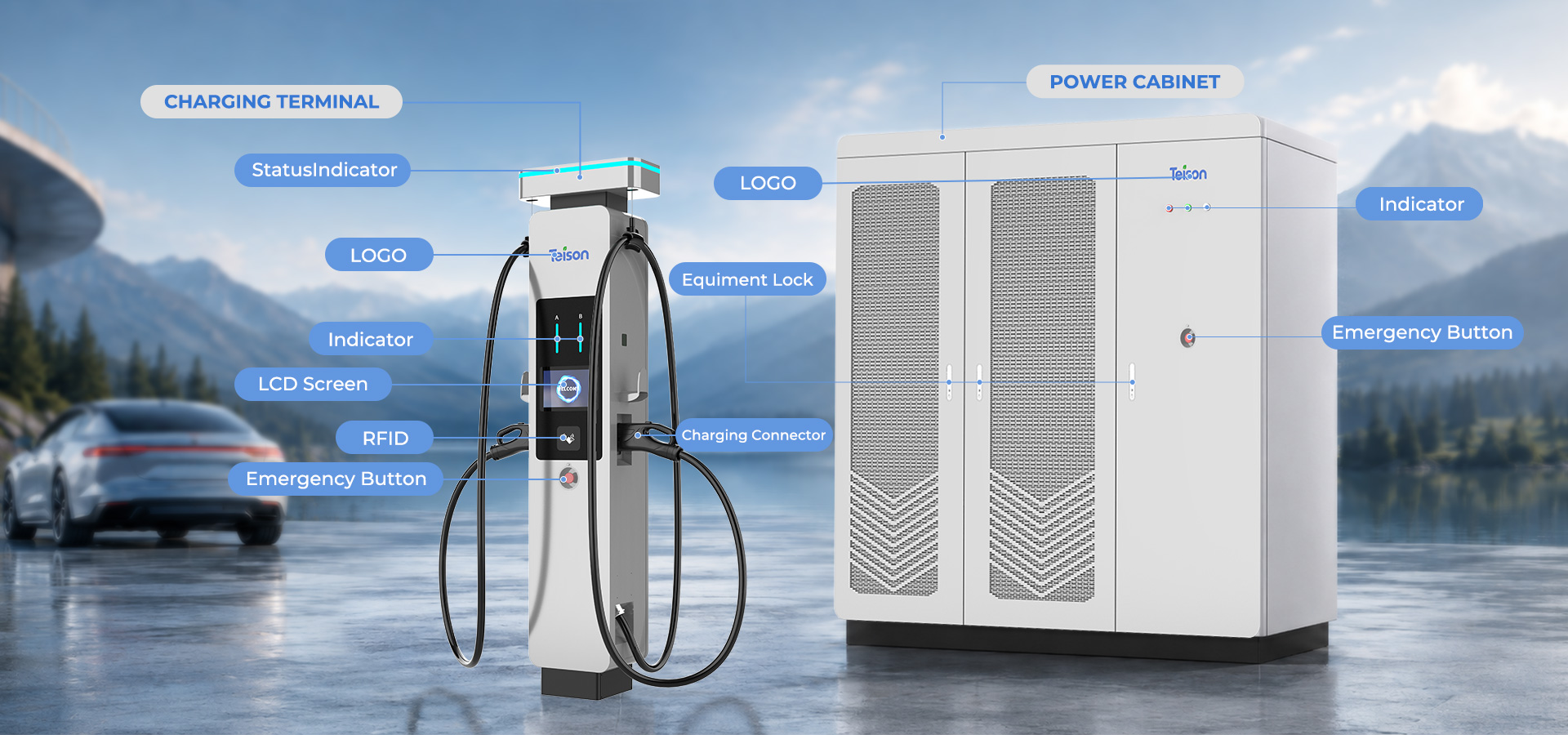

DC-Schnellladestationen in Split-Bauweise

Das Split-Design der 360kw/480kw DC-Ladestation bedeutet, dass sie zwei/vier/sechs Fahrzeuge gleichzeitig laden kann, was sie in stark frequentierten Bereichen wie Autobahnen oder gewerblichen Parkplätzen effizienter macht. Intelligente Ladelastplanung hilft dabei, Ladezeiten zu optimieren, um den Spitzenleistungsbedarf zu senken, während die Echtzeitüberwachung sicherstellt, dass die Ladestationen effizient und effektiv arbeiten. Außerdem werden die gesamten Installationskosten für Parkplatzbetreiber gesenkt, da sie mit weniger Ladestationen mehr Fahrzeuge bedienen können.Mit der geringsten Investition können durch die Implementierung einer weiteren Power Bank alle 6 Ladepunkte von 480kw auf 1200kW erweitert werden.

Angebot anfordern

Entwickelt für das beste öffentliche Laden



1.Stromversorgung für ein einzelnes EV

-480 kW exklusiv für einen Dispenser

-240 kW geteilt von zwei Dispensern

-120 kW geteilt von vier EVs über zwei Dispenser

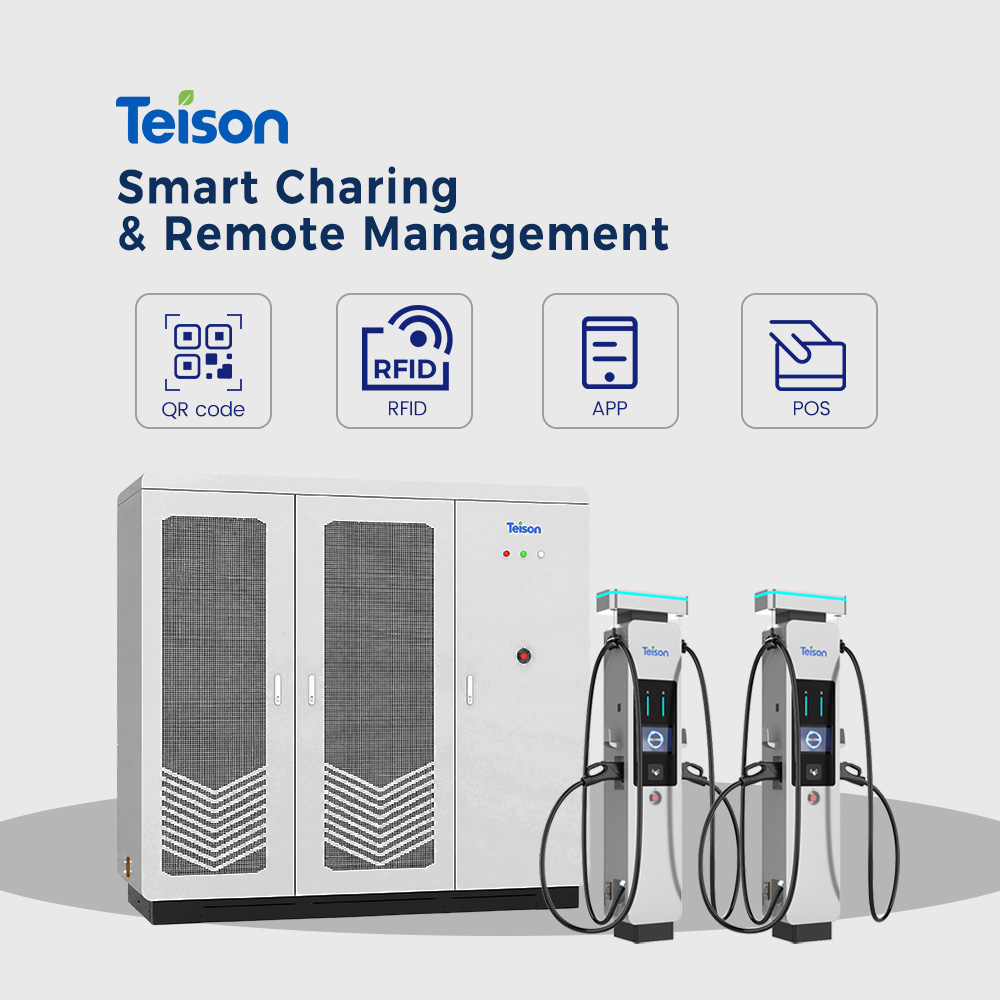

2.Benutzerzugang und Zahlung

-OTA, RFID und mobile APP werden unterstützt

-OCPP-Integration -Lokale LCD- und Web-Konfiguration

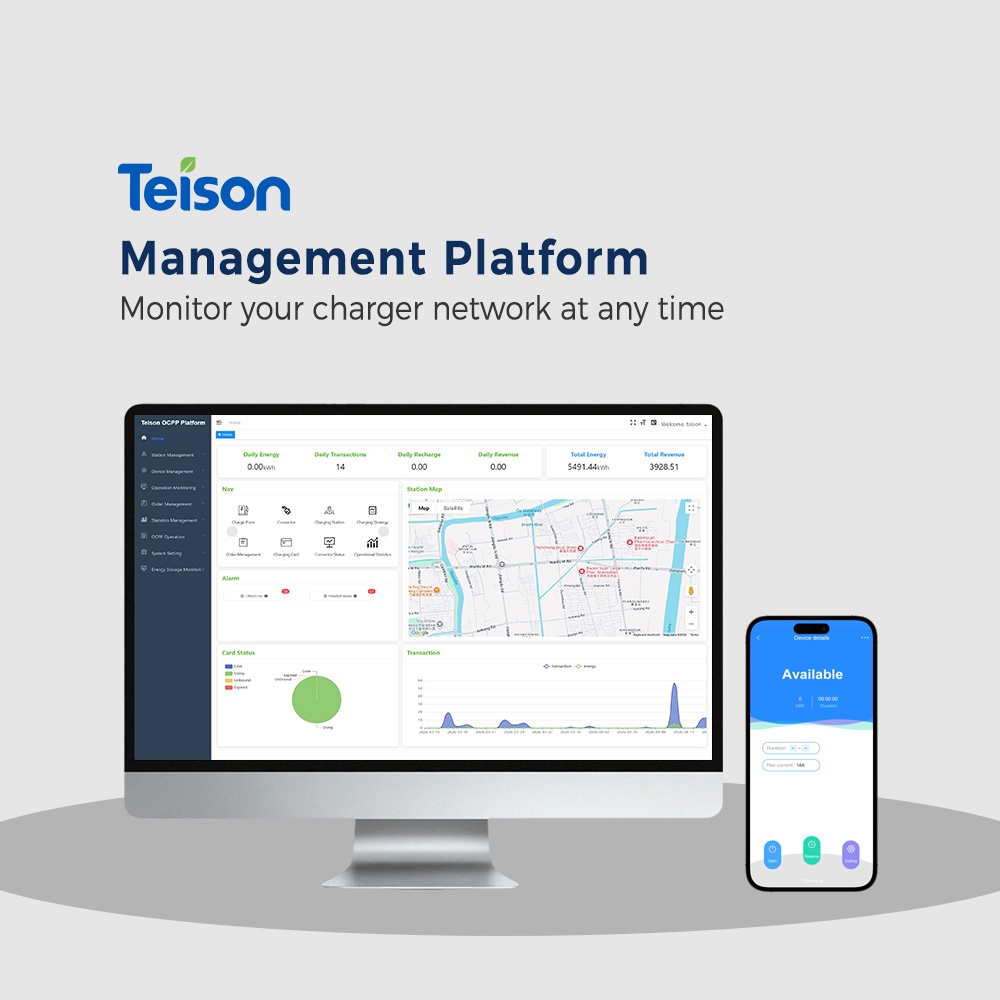

-Cloud-Konnektivität & mobile Ansicht -Ferndiagnose und Updates

3.Ladestandards : CCS-CCS/CCS-GBT/ CCS+CHAdeMO/GBT+GBT

4.Mechanische Eigenschaften

Breites Anwendungsspektrum, großer Konstantleistungsbereich, Unterstützung für Plattformen über 800V, vollständige Funktionen, hohe Kompatibilität, hohe Kosteneffizienz.

Hohe Sicherheit

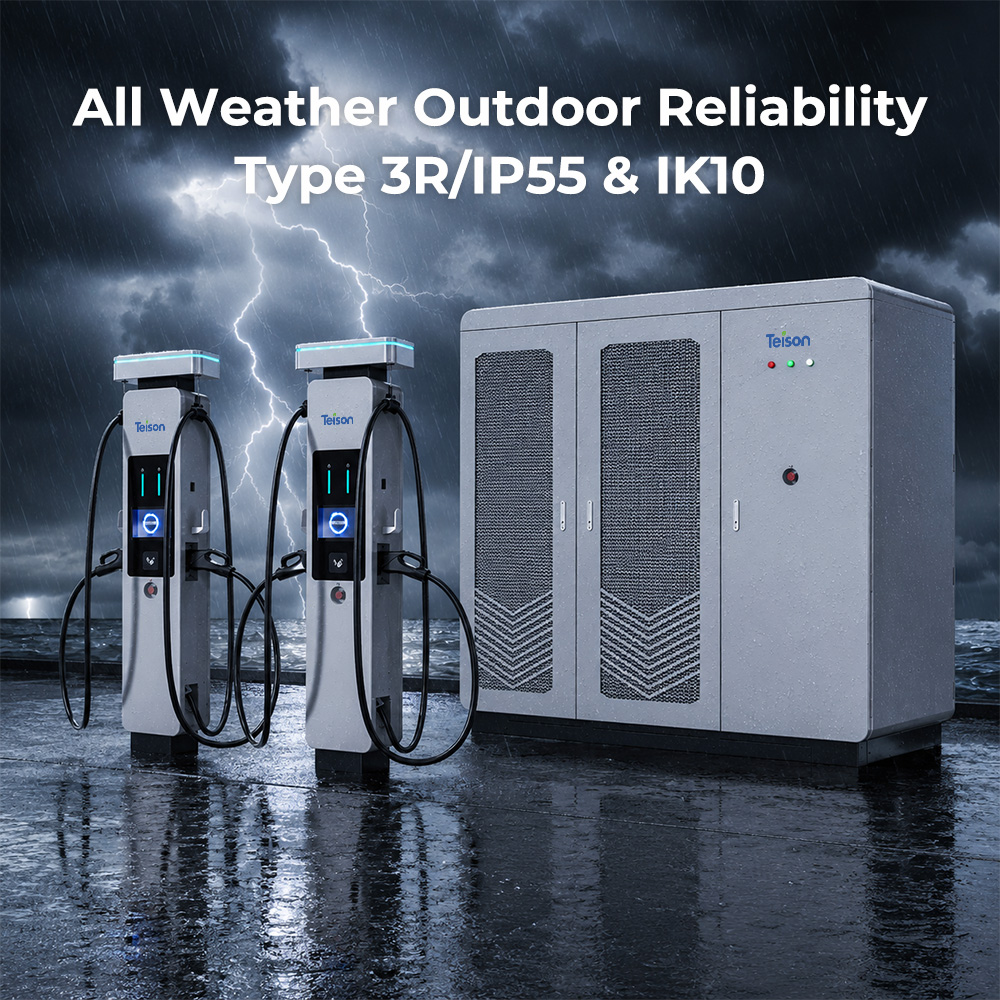

  1.  IP55 für den Dispenser und IP54 für den Power Cube
  1. Sicherheitsschutz durch Sicherung, EPO, SPD, Leckagetest und Isolierung
  2. Eingangsüberspannung, Eingangsun­terspannung, Kurzschluss, Übertemperatur, Blitzschutz, Isolierungserkennung, Batterieüberladung.

Parameter

Technische Spezifikationen
Produktmodell DC Split
Elektrische Eigenschaften
AC
Eingang
Eingangsspannungsbereich 3-phasig 400 VAC±10%, 50/60 Hz, 3P+N+PE 3-phasig 400 VAC±10%, 50/60 Hz, 3P+N+PE 3-phasig 400 VAC±10%, 50/60 Hz, 3P+N+PE
Nenneingangsstrom 3Φ385A 3Φ515A 3Φ640A 3Φ770A 3Φ835A 3Φ960A 3Φ1090A 3Φ1155A 3Φ1280A 3Φ1410A 3Φ1536A 3Φ1664A
Erdungssystem TN-C TN-S TN-C-S TT
Leistungsfaktor ≥0.99
Stromverbrauch im Standby ≤50W
DC
Ausgang
Ausgangsspannungsbereich 150~1000 VDC
Maximale Ausgangsleistung 240kW 320kW 400kW 480kW 520kW 600kW 680kW 720kW 800kW 880kW 960kW 1040kW

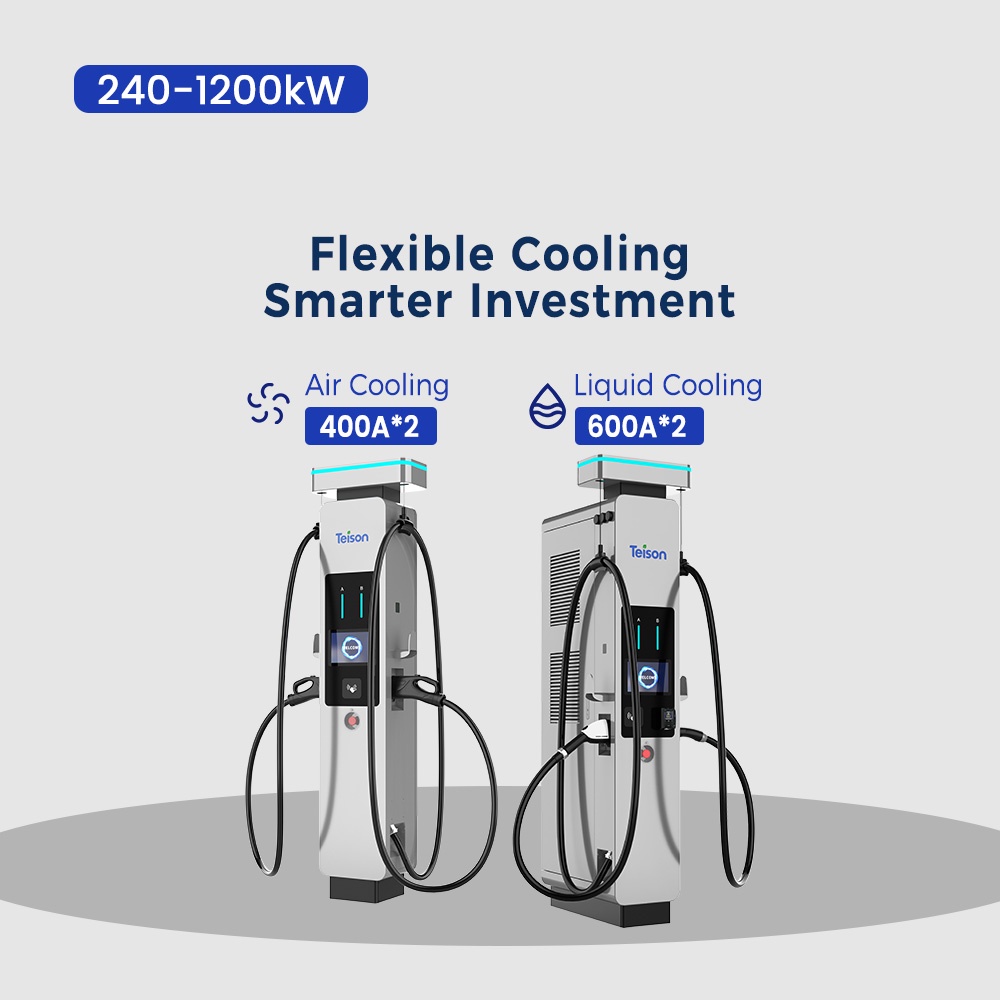

Maximaler Ausgangsstrom
Pro Kanal
300A (Luftgekühltes Kabel)
500A (Flüssigkeitsgekühltes Kabel)
Anzahl der Ausgangskanäle 6 8
(optional:6)
10
(optional:6,8)
12
(optional:6,8,10)
Voll- flex:8
Halb- flex:12 (optional:8, 10)
12
(optional:8,10)
Spannungsgenauigkeit ≤±0.5%
Stromgenauigkeit ≤±1%
Benutzeroberfläche
Display 10.1" Touchscreen
Drucktasten Notruftaste
Unterstützte Sprache Englisch (Andere Sprachen auf Anfrage verfügbar)
Kommunikation
Netzwerkverbindung Ethernet, Wi-Fi
Kommunikationsprotokoll OCPP 1.6J, OCPP 2.0.1
Umgebung
Betriebstemperaturbereich -30-50(Über 50Leistungsreduzierung)
Lagerungstemperaturbereich -40-70
Luftfeuchtigkeit <95% relative Luftfeuchtigkeit, nicht kondensierend
Höhe ≤2000m
Mechanik
Abmessungen (W*D*H) 2200mm*1000mm*2220mm
Gewicht ≤1700kg
IP & IK Schutzart IP55&IK10 (HMI IK8)
Kühlung Luftkühlung
Installationsmethode Bodenmontage
Schutz
Schutz Überspannungsschutz, Unterspannungsschutz, Überlastschutz, Leckstrom
schutz, Übertemperaturschutz, Erdungsschutz, Überspannungsschutz, Kurzschluss
schutz, Fehler-Selbstprüfung, Isolierungserkennung.
Zertifizierung und Standards
Zertifikat CE CB
Ladestandards IEC61851-1, IEC61851-21-2, IEC61851-23, IEC61851-24, IEC 62196-1, IEC 62196-3
Standards für Kommunikationsprotokolle ISO15118-1; ISO15118-2; ISO 15118-3; DIN 70121
Optionale Konfiguration
Netzwerkverbindung 4G
Flexible Zuweisung Voll-flex, Halb-flex
Maximaler Ausgangsstrom pro
Kanal
300A (Abgestimmt auf luftgekühltes Terminal)
500A (Abgestimmt auf flüssigkeitsgekühltes Terminal)
Anzahl der Ausgangskanäle 81,012
Kundenspezifisches Branding Branding-Optionen, wie kundenspezifische Farben und Aufkleber
Kontaktieren Sie Teison für Verfügbarkeit, Preise und Mindestbestellmenge
